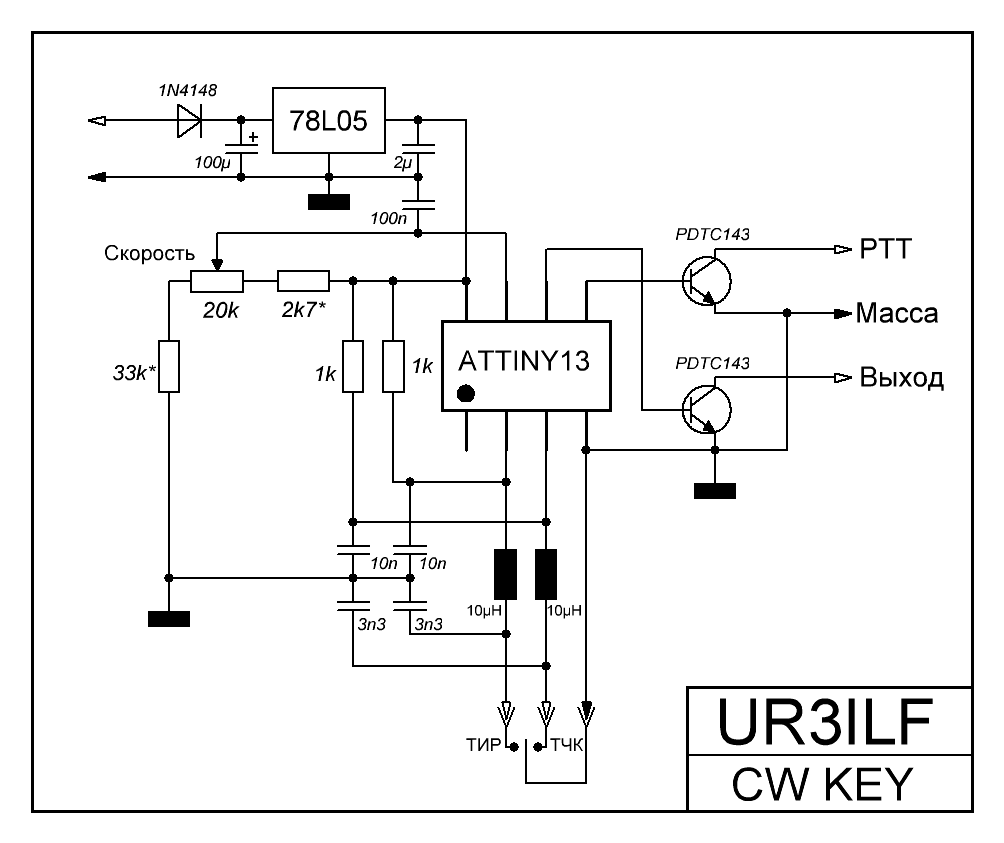

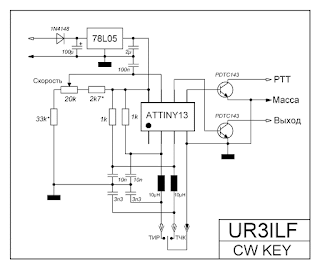

Особенностью данного ключа является наличие сигнала PTT для перевода трансивера на передачу.
Временная диаграмма поясняет принцип.
На передачу телеграфом можно работать на самоделках без использования педали.
Наладки конструкция не требует. Работает сразу после прошивки. Fusebit используются дефотные. То есть тинька работает на 1,2МГц.
Резисторами устанавливаемыми последовательно с регулятором скорости подобрать желаемый диапазон скоростей.

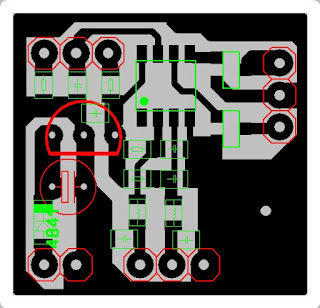

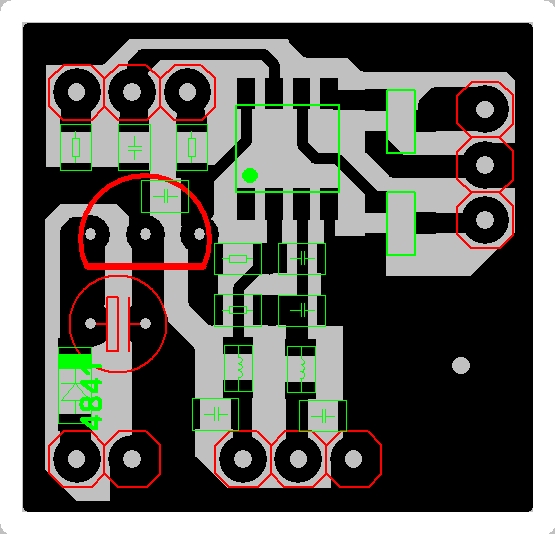

Скачать прошивку и шаблон печатной платы можно нажав на линк.
Так же в архиве находятся файлы фрезеровки по контуру для CNC. Кто в теме тот знает что с ними делать.
PS: как прошить тиньку смотрите тут
