Иногда возникает ситуация, когда имеются в наличии ПАВ- резонаторы на те частоты, на которые промышленность не выпускает приемные модули. Да и не секрет, что стоимость промышленных микросборок около 7 уе (RX 5000) способно отбить охоту экспериментировать у кого угодно. Современная элементная база позволяет собрать и передатчик и приемник самостоятельно с характеристиками, как минимум, не худшими, чем у промышленных модулей.

Передатчик данных.

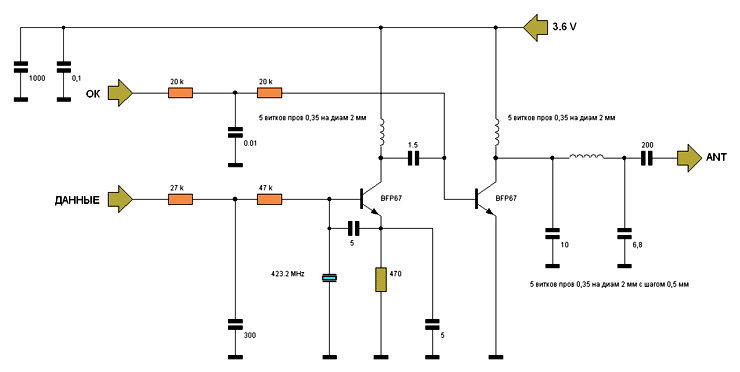

Стандартная схема, испытанная многими радиолюбителями. Состоит из управляемого задающего генератора и усилителя мощности. Мощность около 10 мВт, потребляемый ток 15 мА. Ток задающего генератора около 2 мА. Потребляемый ток и мощность оконечного каскада можно регулировать резисторами смещения. Следует помнить при этом, что ток оконечного каскада свыше 50 мА способен вывести из строя транзистор применяемый в данной конструкции.

Подробнее...

Как известно, существует немало различных источников тока, у которых не предусмотрена защита от аварийных токовых перегрузок, — это практически все гальванические элементы и батареи, большинство аккумуляторов и батарей из них, сетевые блоки питания, собранные по простейшей схеме, и т. д. Тем не менее зачастую подобные источники используют для питания нагрузки в течение длительного времени без присмотра оператора.

Подробнее...

Для калибровки вольтметров, проверки мультиметров, цешек, в том числе и после ремонта, предложена схема образцового напряжения. Вся "хитрость" состоит в использовании специализированной микросхемы прецезионного напряжения REF102 AU. Понятно, что и в делителе нужно ставить резисторы повышенной точности.

Подробнее читайте материал Е.Аксенова из Киева в мартовском журнале "Радио" за этот год.

Подробнее...

Антенну Inv V можно упростить, сделав ее более многодиапазонной. Как это сделать понятно из рисунка.

Подробнее...

При выходе из строя светодиодной лампы чаще всего достаточно закоротить сгоревший светодиод.

Подробнее...

	Предложение киевлянина Ю. Мединца, несомненно, заинтересует многих любителей, на своем опыте убедившихся, что антенны, достаточно эффективно работающей на всех любительских KB диапазонах, увы, пока не существует. Антенна проверена автором на прием, но, к сожалению, до оценки количественных характеристик дело у него не дошло. Поэтому читателям представляется возможность прежде всего оценить саму идею, а затем — проверить ее на практике.

Как повысить эффективность вертикальной антенны Ground Plane? Если удалить пучность тока от крыши, то есть поднять повыше участки вертикального штыря и горизонтальных лучей, по которым протекают наибольшие токи, то потери на нагрев близких предметов уменьшатся.

Подробнее...

Для проверки и настройки различ ной аппаратуры УКВ диапазона и ан тенн радиолюбители часто применяю маломощный передатчик, Taк называемый "маячок". "Маячок" обычно располагают на расстоянии несколько десятков или сотен метров от места проведения регулировочных работ. Taк как такие работы занимают, как прави-ло, продолжительное время, передатчик должен быть снабжен автономным источником питания и обеспечивать стабильный по частоте и уровню сигнала в течение этого времени.

Подробнее...

Если вас или ваших близких мучают боли в суставах от отложения солей (полиартрит, артриты, артрозы), то попробуйте применить предлагаемое устройство.

Все держится на электронных связях атомов, электронов, протонов и т.д. Но организм человека еще и сам вырабатывает электрические сигналы, управляющие нашим самочувствием. Нарушение электрических связей в организме вызывает болезни. На принципе восстановления связей в человеческом организме основывается все учение древней китайской медицины воздействия на биологически активные точки (чжень-цзю терапии). Современная медицина и развитие электроники прибавило к этому учению различные формы рефлексотерапии. Это лазерная, магнитная, световая, звуковая и множество других видов терапии. Большинство из них направленно местно (локально) воздействуют на болевые участки тела.

Подробнее...

Несложное, но чувствительное устройство реагирует на электрическое поле проводов и кабелей различного назначения, в том числе высоковольтных линий электропередачи и сигнализирует о напряженности поля выше определенного уровня. Прибором можно пользоваться для предупреждения людей, работающих вблизи электроустановок, об опасности поражения электрическим током. В быту он пригодится в качестве фазоуказателя и для обнаружения скрытой проводки.

Подробнее...

By Guy, de ON6MU
revision 3

RE-AT1HF6 Schematic fig1

Подробнее...

На просторах интернета удалось найти описание согласующих устройств, которые на мой взгляд могут заинтересовать укавистов.

Кто автор установить не удалось пэтому я взял на себя смелость немного видоизменить статью, чтобы она была более понятной. /UA9UKO/

Иногда при отсутствии кабеля с нужным волновым сопротивлением возникает необходимость применить коаксиальный кабель

имеющийся под рукой.

Подробнее...

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Подробнее...

Текущий солнечный цикл находится на стремительном спаде, что же делать, куда податься с ВЧ диапазонов? Одним из вариантов является переход на низкочастотные диапазоны, поскольку они меньше страдают от солнечных зайчиков (Hi!)
Я только что пересмотрел свой W3DZZ и поднял вершину на пару метров, так что я в хорошей форме на 40 и 80 метров. Но в одной группе я всегда страдал из-за небольшого домашнего участка. Как вы уже поняли, – это диапазон 160 метров.

Подробнее...

Увеличить

В редакцию пришло письмо из далекого Петропавловска-Камчатского. Конечно, это сразу заинтересовало работников редакции — ведь что греха таить, не часто (к сожалению!) нам удается заполучить такого «DX-автора». Тем более, что в письме коротковолновик Г. Д. Лебедев (UA0ZI) - описал довольно-таки любопытную конструкцию антенны, применяемой им на своей радиостанции. Было, решено познакомить читателей с этой конструкцией. Она показана на нашей третьей обложке. Не правда ли, несколько необычный вид имеет антенна?

Подробнее...

Антенный анали­затор – весьма по­лезный прибор Мно­гие радиолюбители хотели бы иметь «фирменный» антен­ный анализатор вро­де MJF259, или ана­логичный. Но такие приборы слишком дороги… Однако, уверен, у каждого радиолюбителя име­ется покупной или самодельный гене­ратор ВЧ и частото­мер. Используя эти два прибора и дифферен­циальный мост можно получить систему, способную во многих случаях работать как антенный анализатор.


Японский  радиолюбитель-конструктор  Kazuhiro  Sunamura  (JF1OZL)  попытался

питать маломощный передатчик энергией собственного голоса [3]. Для этого (рис.

6)  он  применил  в  качестве  микрофона  (ВМ1)  обычный  динамик  –

электродинамическую головку с сопротивлением катушки 8 Ом.

Подробнее...

Автомат состоит из передающего и приемного блоков. В передающий блок (рис. 1) входит генератор прямоугольных импульсов частотой 3 кГц на микросхеме 0А1 и установленный при входе в помещение ИК-светодиод HL1, преобразующий эти импульсы в ИК-вспышки.

Подробнее...

Schematic diagram:


http://www.schematics.com/project/ek1a-lz1dpn-46277/

Подробнее...

При упоминании магнитной антенны как-то сразу приходят с голову те, что на ферритовом стержне, и это отчасти правильно. Все это разновидности одного и того же типа устройств. Магнитной называется рамочная антенна, периметр которой много меньше длины волны. Всем известные зигзаг и биквадрат (почти одно и то же) также являются родственниками рассматриваемой технологии. И совсем к ним никакого отношения не имеют антенны на магнитном основании. Это просто способ крепления не более того. Магнитное основание для антенны надежно удерживает ее на крыше любого авто. Мы же говорим сегодня об особой конструкции. Вся прелесть магнитных антенн в том, что удается обеспечить сравнительно большое усиление на сравнительно длинных волнах. При этом размер магнитной антенны достаточно мал. Давайте обсудим наше заглавие и расскажем, как может быть сделана магнитная антенна своими руками.

Магнитная антенна

Подробнее...

Новые смартфоны это сложнейшие устройства, которые обладают не только большими вычислительными возможностями и скоростным выходным в интернет, но и множеством различных сенсоров и датчиков: акселерометр, датчики освещения, гироскоп, в некоторых устройствах установлен даже барометр для измерения давления.

Если в наших смартфонах не было бы всех этих датчиков, то на свет никогда бы не появились игры с дополненной реальностью, спортивные трекеры, мониторы сна и сотни других типов приложений, которые использует всевозможные сенсоры устройства.

Подробнее...

Опыт многочисленных контактов и общения с пользователями транзисторной техники, говорит о том, что редко какой радиолюбитель, не занимающийся постоянно конструированием, делает попытки разобраться в вопросах согласования трансивера с нагрузкой. Мысли о согласовании в таких головах начинают возникать только после случившейся аварии в аппаратуре. Ничего не поделать – реалии сегодняшнего таковы… Экзамены при получении категорий до сих пор не стали популярны, в лучшем случае – это сдача телеграфной азбуки. Хотя для современных условий на мой взгляд более целесообразно проверять именно техническую грамотность – поменьше было бы «групповух для работы на даль» и «рассусоливаний» по поводу преимуществ UW3DI перед «всякими Айкомами и Кенвудами»… Хотелось бы акцентировать внимание счастливых пользователей буржуинской техники без антенных тюнеров, да и самодеятельных конструкторов тоже, на этом очень важном вопросе.

Подробнее...

Индикатор электрического поля, схема которого представлена на рисунке, предназначен для дистанционного бесконтактного контроля уровня электрического поля при приближении обслуживающего персонала к токонесущим конструкциям высокого напряжения.

Подробнее...

После публикации  (1)  мне  пришло  много  писем. Из этого  следует сделать вывод,  что  те, кто  еще сохранил желание держать в руках паяльник, живо интересуются  такими  конструкциями. Поэтому я решил опубликовать схему еще одной  конструкции.

Как видно из рис.1, схема  является  доработанной из публикации (1). Данная конструкция, думаю, заинтересует многих радиолюбителей, так как  гораздо проще таких же по мощности усилителей  на биполярных транзисторах. Кроме того при питании 12 – 27в   требуются источники питания, рассчитанные на значительные токи. Описанный усилитель прекрасно работает от нестабилизированного источника  42 – 45 вольт  с током нагрузки 2А и емкостью фильтра 5000-6000 мкф.

Подробнее...

Е. Шелекасов, RX3AX
"Р-Д" №13 стр.23

Впервые подобный усилитель мощности был опубликован в журнале "Радиолюбитель" №4-91. На него даже было получено авторское свидетельство. Прошло время, появились новые идеи. Здесь приводится его последняя модификация.

Основная цель, которую преследовал при разработке усилителя мощности, являлась обеспечение высокой линейности при малой мощности возбуждения 2 ... 4 Вт. Спустя время, могу отметить - усилитель неплохо работает, но имеется "маленький" недостаток — при начальном токе лампы Iо = 140 ... 180 мА в виде тепла рассеивается 250 ... 280 Вт бесполезной мощности. А нельзя ли значительно снизить начальный ток при тех же подводимой и выходной мощностях?

Подробнее...

Сверлильный станок мечтает иметь каждый радиолюбитель. Но осуществлению планов, как правило, мешает необходимость большого количества слесарных и токарных работ. А что, если использовать детали от отслужившего свой срок кассетника?

Подробнее...

Г. САУРИДИ

Нередко в радиолюбительской практике возникает необходимость усилить какой-либо сигнал (например, с какого-либо датчика) и при этом требуется только обеспечить большой коэффициент усиления при минимуме используемых деталей. В таких случаях может выручить усилительная ступень, схема которой изображена на рис. 1.

Во время эксплуатации аккумуляторных батарей очень важно не допустить их глубокую разрядку. Для этого обычно применяют специальные устройства ограничения разрядки, которые отключают батарею от нагрузки, когда напряжение на ней становится ниже определенного уровня. Основные требования, предъявляемые к подобным устройствам, — простота и экономичность, а в случае использования в носимой аппаратуре, еще и малые габариты. Все эти условия можно выполнить, если применить мощные полевые переключательные транзисторы [1].

Схема устройства показана на рис. 1. Ограничитель включают в разрыв цепи между выключателем питания и потребителем (нагрузкой). Полевой транзистор VT1 выполняет функцию электронного ключа, а микросхема DA1. (параллельный стабилизатор напряжения [2]) — компаратора напряжения. Для запуска служит конденсатор С1. При замыкании контактов выключателя SA1 напряжение от батареи поступает на устройство. Полевой транзистор открывается, и если напряжение на аккумуляторной батарее больше некоторого установленного значения (батарея заряжена), он остается открытым.

В последнее время в продаже появились маломощные радиостанции, работающие в диапазоне 433...434 МГц. В их числе и миниатюрная (чуть больше пачки сигарет) радиостанция Apollo. По своим возможностям и удобству пользования (69 каналов, персональный вызов в системе CTCSS, звонки, "замки" и др.) она может быть отнесена к самой современной связной аппаратуре. Небольшая "дальнобойность" Apollo (по паспорту — 2 мили) во многих случаях оказывается вполне достаточной.

Подробнее...

В течение года на моей радиостанции второй категории эксплуатируется простая антенна (см. рис. 1), являющаяся модификацией антенны DL1BU. Она работает в диапазонах 40, 20 и 10 м, не требует применения симметричного фидера, хорошо согласуется, проста в изготовлении.

Подробнее...

Антенна предназначена для работы в Диапазонах 10 и 2 м. Она обеспечивает в горизонтальной плоскости всенаправленное излучение с вертикальной поляризацией. Диаграмма направленности в вертикальной плоскости в диапазоне 2 м соответствует диаграмме вертикального полуволнового вибратора, а в диапазоне 10 м — диаграмме штыревой антенны с наклонными элементами. Таким, образом основное излучение антенны направлено вдоль горизонта. Питание антенны может осуществляться с помощью любого коаксиального кабеля с волновым сопротивлением 75 ом. При переходе с одного диапазона на другой никаких переключений не требуется.

Подробнее...
