Многие проекты радиолюбительских приемопередатчиков выполнены на микросхемах. В этом проекте используются только лампы и диоды (никаких транзисторов или микросхем). Я попробовал сделать трансивер с помощью всего 5 ламп.

Трансивер работает  модами SSB и CW на диапазоне 20 м. Приемник трансивера построен по супергетеродинной схеме с одним преобразованием. QRP трансивер позволил сделать реальные QSO, и стоит в моей лачуге вместе с другими радиостанциями, которые я построил или купил. Тем не менее, это не легкая конструкция. Я надеюсь, вам понравятся идеи и решения, которые я использовал, и, возможно, некоторые из них будут повторно использованы в вашей собственной конструкции. Не стоит забывать, что высокие напряжения вокруг вакуумных ламп могут убить, так что соблюдайте крайнюю осторожность при работе с ними. Из-за своей оригинальной концепции и хорошего исполнения, этот проект получил первую премию конкурса самодельных трансиверов на MADS в 2006 в Италии. Чтобы получить максимум от 5 ламп и кучки диодов, была использована трнсиверная схема.

Подробнее...

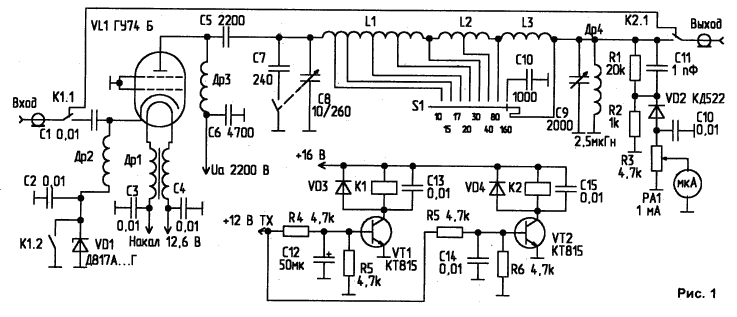

Выбор на эту лампу пал по соображениям получения выходной мощности до 1 кВт при небольших габаритах. Лампа включена по схеме с заземленными сетками, поэтому не используется ее высокая крутизна. Это связано с тем, что усилитель проектировался под трансивер с транзисторным выходным каскадом мощностью 100...120 Вт. В типовом варианте включения с общим катодом используется режим АВ, выходная мощность составляет 600 Вт. Этот режим можно рекомендовать, если выходная мощность трансивера составляет 25...30 Вт. КПД такого усилителя невысок (ток покоя - до 300 мА), что связано с обеспечением линейного режима усиления. Недостатки этого варианта, помимо низкого КПД - необходимость жестко стабилизировать напряжения экранной и управляющей сеток. Если используется трансивер с выходной мощностью не менее 70...80 Вт, целесообразно включить лампу по схеме с общими сетками. В такой схеме вносимые каскадом искажения мало зависят от выбора рабочей точки на характеристике лампы. Это позволяет уменьшить ток покоя при том же уровне искажений. Лампа при этом работает почти в режиме В, нагрев анода в паузах значительно уменьшается, и можно получить большие мощности и КПД. Прибавьте сюда отсутствие необходимости стабилизации напряжений управляющей и экранной сеток - преимущества налицо. Единственный недостаток такого усилителя небольшой коэффициент усиления (10...15 дБ) и соответственно большая, нежели в усилителях с общим катодом, мощность возбуждения, но почти вся эта мощность нигде не теряется, а поступает в нагрузку. Принципиальная схема усилителя показана на рис.1.

Подробнее...

UR5EAZ: Интерактивная таблица расчета антенн

Внимание, для разработчиков и конструкторов антенн:

Очень интересная интерактивная таблица от Владимира Харченко, UR5EAZ.

UR5EAZ_table_2016-09

См. внизу ссылки на ряд радиолюбительских сайтов, опубликовавших таблицу! Обратите внимание на интерес к таблице, ну и заодно можно познакомиться с самими сайтами, не все из которых у нас широко известны.

Подробнее...

Для совместной работы с компьютерами широко применяются специализированные активные или пассивные акустические системы (АС). Самые дешевые из них не отличаются качеством звуковоспроизведения, а высококачественные стоят недешево.

Если в наличии имеются старые отечественные АС небольшой мощности (10МАС-1, 15АС-213 и аналогичные), то звучать они будут неплохо, но подключить их непосредственно к выходу звуковой карты компьютера не всегда возможно. Дело в том, что звуковые

карты имеют линейный выход сигнала 3Ч или выход на маломощные громкоговорители. Чтобы использовать АС мощностью 10...15 Вт, надо сделать дополнительный УЗЧ.

Собрать его можно на доступных интегральных микросхемах серии К174 (К174УН7, К174УН14, К174УН15).

При использовании в качестве возбудителя выходного каскада передатчика синтезатора С9-1449-1800-4 с мощным 4-х фазным драйвером МФИ-4 [1], специально разработанного для двухтактно-двухфазных ламповых выходных каскадов на металлокерамических тетродах (Рис. 1), работающих в инверсном режиме класса F [2] и имеющего фиксированную скважность выходных прямоугольных импульсов на каждом выходе половинной частоты равную 5,333 а также учитывая неидеальные фронты импульсов анодного тока радиоламп 6П37Н-В, имеющие длительность 20 – 25 нс, коэффициенты разложения «плоского» импульса [3] составят: α₁ = 0,587; α₀ = 0,377. Расчет будет справедлив для ламп 6П44С, а также для режимов B и C при соответствующих значениях α₁ и α₀.

Подробнее...

Современная антенная техника, казалось, использовала уже все возможности в благородном деле создания направленного излучения радиоволн, коли нельзя, пока, без ущерба, заменить полноразмерную антенну, как, например, по аналогии: радиолампу - транзистором, а транзистор – ИМС, то остаётся лишь поддерживать и развивать традиции…

Не будем и мы нарушать естественный ход событий: в статье речь пойдёт о многоэлементных антеннах “рамочной” конструкции. В своё время, мне довелось достаточно много поэкспериментировать с антенной на 145 МГц, описанной в [1,2]. Основываясь на выводах, сделанных тогда, я изготовил многоэлементную антенну на 27 МГц и оценил её возможности, заодно произвёл сравнительный анализ, который может быть применён в дальнейшем. Отмечу сразу, ниже будут приведены формулы для расчёта антенн, которые не нужно воспринимать как сверхточные, - как и у любой антенны, окончательную подгонку размеров элементов следует осуществлять на практике, точность расчётов снижается с уменьшением рабочей частоты антенны из-за сужения её полосы пропускания, тем не менее, будет от чего “плясать” и, сделанная по приводимым расчётам антенна, ужé будет работать удовлетворительно, а последнее слово за Вами…

Подробнее...

Сергей Комаров (UA3ALW)

Ламповая аналоговая схемотехника, как казалось еще вчера, отошедшая в небытие, и уступившая место транзисторам, интегральным микросхемам и микроконтроллерам, по факту, продолжает жить и здравствовать. Мало того, во всем мире трепетно сохраняют, наращивают производство и даже ведут новые разработки радиоламп, и ламповые приборы (например, студийной обработки звука) занимают наивысшие ценовые категории. В области радиопередающих устройств лампы чувствуют себя настолько уверенно, что вообще «не обращают внимания» на тщетные потуги полупроводников. И не только там, где нужны мегаваттные мощности. В областях радиотехники, где для аппаратуры важна длительная сохраняемость, устойчивость к радиации, высоким и низким температурам, атмосферным электрическим разрядам; где аппаратура должна работать изредка, на протяжении многих десятилетий без какого-либо обслуживания, - радиолампы незаменимы. Во многих областях техники, инженеры-разработчики и радиолюбители, пришедшие в себя после длительного опьянения полупроводниками, вновь обращают свой взор к радиолампам. Но чем их запитать на лабораторном столе? Увы, сейчас сложно приобрести лабораторные источники питания УИП-1 и УИП-2, с полным набором «ламповых» напряжений.

Подробнее...

Давно мечтал "освоить" шину USB, неоднократно перечитал все протоколы и рекомендации. Заманчиво. Периферии вокруг компьютера все больше, а портов - раз-два, и обчелся. Уже и два параллельных не спасют, про СОМ вообще молчу. Да и страх постоянный - сожгешь в результате экспериментов порт, всю мамку менять придется. Интеграция... USB во всех отношениях подошла бы. Да вот, камни/грабли на пути. Драйвера пиши сам (или покупай). Микросхемы обязательно под какую-то задачу "заточены". А те, что для широкого применения требуют широкого кармана.

Подробнее...

Диана Харб

Программа «Inductors» предназначена для расчета индуктивности многосекционных катушек с намоткой «Универсаль», описанных в [1]. Алгоритм разработан по приведенной там методике. Программа учитывает полный набор всех возможных взаимоиндукций между секциями обмотки.

Подробнее...

Применив эквивалент антенны и данную схему, можно безопасно настраивать выходные каскады трансивера. И заодно измерить выходную мощность в пределах 200/500 Вт. Выписывайте журнал "Радио" и повышайте свою квалификацию. Прибор описан в седьмом номере журнала.

Подробнее...

Датчиком служит пластина сверху бочки. Полученную емкость составляет эта пластина с поверхностью воды. На выход можно подключить микроамперметр либо мультиметр.

Подробнее в "Радио" №7 за этот год.

Подробнее...

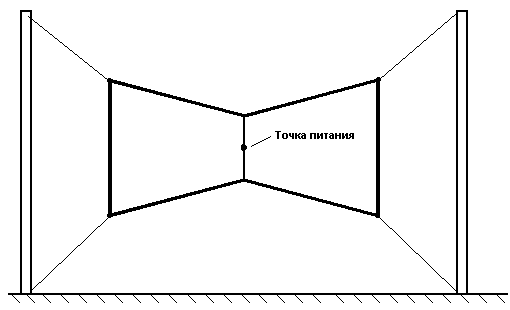

Антенна является разновидностью рамки с шунтовым питанием (Антенны для радиолюбителей. Автор И.Григоров, RK3ZK), однако в отличие от своего прототипа выгодно отличается.

• Входное сопротивление антенны на резонансной частоте близко к 50 Ом.
• За счет измененной конфигурации несколько сужается диаграмма направленности.
• Антенна легко подвешивается между деревьями или мачтами, при этом рамка всегда сохраняет правильную форму. Можно подвесить антенну наклонно, используя точки крепления на крыше дома и деревья.
• Не требует каркаса и большой высоты опор.

Внешний вид антенны.

Подробнее...

Как отмечается в современной радиолюбительской периодике, создание простых радиоприемников для наблюдения за любительским эфиром привлекает многих радиолюбителей. Только за последние полгода в журнале «Радио» было опубликовано минимум два таких приемника на дискретных элементах (в основном на современных двухзатворных полевых транзисторах) [2]. В этих популярных журнальных статьях размещены схемы приемников, описание их работы, особенности сборки и наладки для создания простых конструкций с приличными характеристики в домашних условиях. Параллельно, а скорее чуть раньше, эти конструкции всесторонне обсуждались на радиолюбительских форумах в интернете.

Несколькими годами ранее такой же бум вызвали радиоприемники с другой элементной базой - на микросхемах. Несомненно, их представителями можно назвать «Малыш» и «Степ» С.Беленецкого (US5MSQ), «Аматоры» А.Темерева (UR5VUL), «Карлсоны» и «Кент» Б.Попова (UN7CI) и ряд других с применением МС3362, SA612, К174ПС1,…ХА2...

Подробнее...

....See another explanation about ssb rigs in my homepage before you read this page! I will explain about the differences from the another machines.
*This machine is constructed by 5 valves on a board . See photo! You can touch the case , because the case is separated electrically from the circuit board. See the (A) point of the circuit! The ground of a microphone is separated by the transformer. (A) point is case ground and another are circuit ground. It is same as (B) and (C) point.

Подробнее...

Схема представляет собой гетеродинный измеритель резонанса (ГИР), из всех опробованных схем показала наилучшие результаты. Выпускалась фирмой "Heathkit" в виде наборов для самостоятельной сборки.

Подробнее...

Идея такой антенны пришла неожиданно, когда сын принес мне целую пачку –16 штук бракованных лазерных дисков и задал вопрос почти по Чернышевскому – “Что делать?”

Повертев диски в руках, поразмыслив, куда бы их приспособить, вдруг ясно представил диски в качестве колец, задающих форму проволочным элементам в диполе Надененко.

Подробнее...

Занялся подбором рамочной антенны для приёма. Чтобы не была громоздкой для применения дома, на даче и была транспортируемой (переносимой в руке и можно было бы положить в жигули какие-нибудь). Остановился пока на равносторонней - квадратной рамке со стороной 50 см.

Подробнее...

Схема с гальванической связью между каскадами.  Без обратной связи. Разделение по каналам НЧ и ВЧ с помощью выходных трансформаторов. Мощность - до 11 Вт.

Работу усилителя характеризуют мягкость басового регистра, четкость вокала, объемность звучания.

Подробнее в "Радио" шестом номере.

Подробнее...

Простой AM/FM радиоприемник с возможностью подзарядки разработал И.Нечаев. Простота конструкции обуславливает и малое потребление энергии. В качестве аккумулятора используется источник от мобилки. А в качестве солнечных батарей - элементы от газонных светильников.

Подробнее...

В этой небольшой статье я хочу рассказать об изготовлении и настройке  КВ антенны с пространственно укороченными элементами, выпонеными в виде спиралей небольшого диаметра и длиной до нескольких метров.

Многие, ошибочно, называют такие антенны спиральными. Это неверно потому, что под определение «спиральные антенны» подходят  антенны у которых диаметр витка спирали и шаг между витками соизмеримы с длиной волны (такие антенны используются на очень высоких частотах).

Подробнее...

Кто не мечтает о современном "прицепе", экономичном, почти моментально готовым к работе, с защитами и бесшумном? Посмотрите на схемные решения и вы сразу поймете, что это как раз то, что вам нужно. По крайней мере, отдельные узлы и схемные решения.

Подробнее...

Прошло сорок лет как в  журнале "Радио" была опубликована схема этого трансивера, разработанная в лаборатории издания.

Подробнее...

 Блоки питания с балластным конденсатором и разделительным трансформатором завоевали популярность у радиолюбителей благодаря малым габаритам и тем, что они гальванически не связаны с сетью. Однако при разработке таких устройств необходимо учитывать ряд факторов, чтобы исключить аварийные ситуации, в результате которых могут выйти из строя не только источник питания, но и нагрузка. Автор статьи, обобщив опыт создания подобных устройств, рекомендует, на что следует обратить внимание при их конструировании и налаживании.

Подробнее...

Блок питания позволяет питать низковольтные паяльники, лампы накаливания на 36-42В. Кроме того, блок содержит двуполярный источник нестабилизированного питания. Есть возможность регулировки выходного напряжения, что позволяет подбирать температуру жала паяльника при выполении различных работ.

А.Бутов

Схема опубликована в "Радио" №5 за этот год.

Подробнее...

Две схемы усилителей представили С.Ахматов и Д.Санников в майском журнале "Радио" за этот год. Особенность схемы - отсутствие переходных конденсаторов между каскадами. Мощность 8 Вт.

Подробнее...

    При проведении электромонтажных работ зачастую приходится выявлять фазный провод сети. Без индикатора фазы сделать это не удастся.

    Простейший индикатор состоит из последовательно соединенных неоновой лампы и токоограничительного резистора сопротивлением несколько сотен килоом. Свободный вывод лампы соединен с сенсорным контактом. Держась пальцем за контакт, свободным выводом резистора касаются проверяемых цепей. Если пробник подключают к фазному проводу, через элементы пробника и тело человека протекает небольшой ток, которого достаточно, чтобы лампа зажглась.

    К сожалению, свечение лампы настолько слабое, что его практически не видно при ярком освещении.

    Индикатор фазы, которым было бы удобно пользоваться при хорошей освещенности, можно выполнить на жидкокристаллическом индикаторе (ЖКИ), который широко используется в электронных часах. Поскольку ЖКИ способны работать при малых напряжении и токе, они без проблем заменяют в пробнике неоновую лампу. Неисправные же электронные часы всегда найдутся, поэтому найти ЖКИ не составит большого труда. Годятся ЖКИ любых габаритов - и миниатюрные от наручных часов, и крупные - от настольных и настенных. Конечно, в последнем варианте индикатор будет громоздким.

Подробнее...
