- Сколько баночек пива надо освободить, чтобы уровень сигнала на входе приёмника увеличился на 6 дБ?

 Совершенно верно,  двух баночек вполне хватит, чтобы  симметричный разрезной  вибратор с усилением в 0 дБ, состоящий из такого же  количества элементов,  увеличил уровень сигнала на входе приёмника на 6 дБ. Я не смогу до хруста в пальцах объяснить, почему так получается, причину найдёте в первой части повествования, однако хруст пальцев не помешает мне практически доказать, что так оно и будет.

 С системой из двух фазируемых полуволновых диполей, состоящих из двух одинаковых симметричных разрезных вибраторов, разнесённых на 0,25 длины волны, я ознакомился в справочнике «Любительская радиосвязь на КВ» под редакцией. Степанова. Выпуск 1156. 1991г.

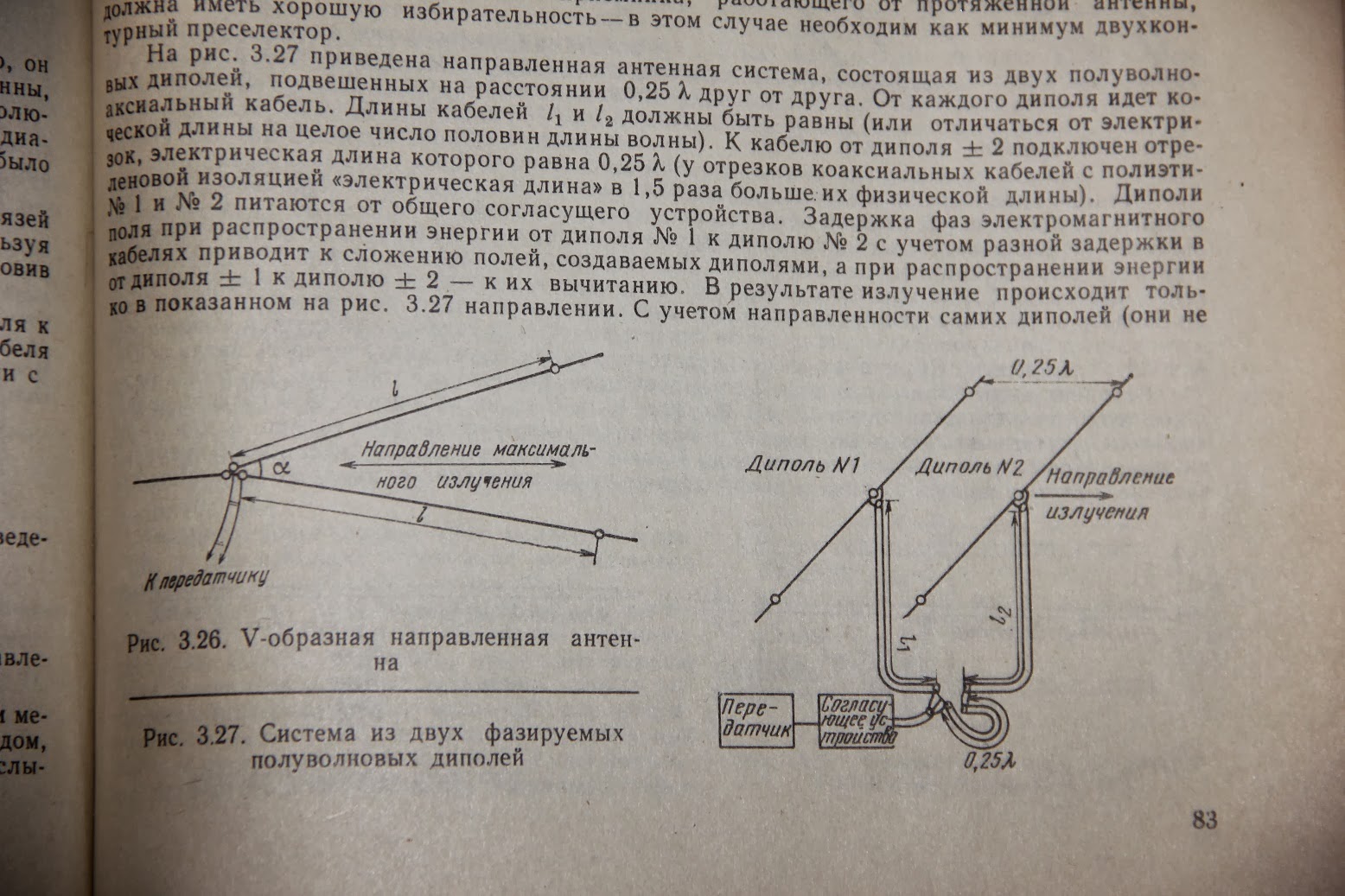

Фото из справочника "Любительская радиосвязь на КВ"

 Ведь если делать многоэлементную антенну типа волновой канал, чтобы получить однонаправленную диаграмму  и усиление, то в метровом  диапазоне  антенна получается очень громоздкой. Ставится задача, как из меньшего количества элементов, но вовсе не потому, что мне в последнее время не нравится пиво в баночках, получить антенну с усилением и с приемлемой диаграммой.  Чтобы убедиться, что такая антенна будет работать не только на КВ (декаметровом диапазоне), но и на радиовещательном участке  (87,5 -108 МГц) УКВ,  не только в роли передающей, но и приёмной антенны,  даже из-за стола не пришлось выходить, чтобы вращаться с вибраторами и бегать вокруг них по полю с измерительными приборами.

Рис. 1.  Вы не поверите, я - в восемнадцатом веке. Сам Генрих Рудольф Герц аналогично проводил опыты с подобными вибраторами. Его знаменитый вибратор с искровым промежутком, благодаря которому были открыты радиоволны и природа их распространения, нисколько не изменился за века. Но у меня без искровых разрядов.  Антенна излучает радиоволны, а я, двигая вибратор, рефлектор и директор на столе,  добиваюсь максимального уровня сигнала по анализатору спектра или по измерительному приёмнику, принимая за отсчёт измерения одиночный вибратор.

 Всё очень просто. Я выбрал частоту 1 ГГц, и длина вибраторов равная 1,5 метров в метровом  диапазоне         (100 МГц) превратилась в 15 сантиметров в дециметровом диапазоне волн.  Всё получилось, правда, вместо 6 дБ вышло 5 дБ. Я даже начинаю догадываться, где потерялся 1 дБ, два кабеля соединённые вместе требуют дополнительного согласования, так как их волновое сопротивление уменьшилось в 2 раза.


                                  Справка. Согласно российскому стандарту.

коротковолновый  КВ диапазон, он же декаметровый имеет границы от 3 МГц до 30 МГц (от 100 м до 10 м).

 УКВ диапазон занимает границы от 30 МГц до 2000 МГц (2ГГц) и включает в себя:

метровые волны, интервал от 30 МГц  до 300 МГц (от 10 м до 1 м), и

отрезок дециметровых волн с  интервалом от 300 МГц до 2ГГц (от 1 м до 15 см).

Диапазон дециметровых волн лежит в пределах от 300 МГц до 3 ГГц (от 1 м до 10 см).


   Вывод – два фазируемых полуволновых диполя будут успешно работать в метровом                 (87,5 – 108 МГц) УКВ диапазоне, причём обладать направленностью, а сама антенна будет иметь усиление 6 дБ.

 Из практического опыта могу только сказать, что для приёмника можно использовать  антенну передатчика и не всегда можно делать наоборот, то есть антенну приёмника использовать в качестве антенны передатчика. Просто видел, как вспыхнула приёмная антенна на передатчике, так как её согласующее звено в виде катушки на феррите расплавило влагозащитный пластмассовый корпус в результате большой мощности передатчика.

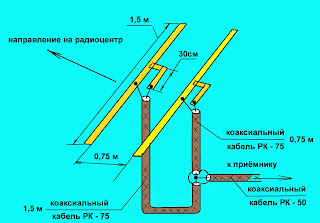

Рис. 2. Фазируемые полуволновые диполи.

 При решении вопроса, какую же конструкцию вибраторов выбрать, я столкнулся с проблемой изготовления симметрирующе-согласующих устройств, ведь если речь идёт о симметричном вибраторе и сложении полей, то такие устройства должны обязательно существовать.  Если на частоте 1 ГГц они вполне компактны, то есть имеют маленькие размеры, то на частоте 100 МГц их суммарная длина составит 3 метра.  Куда девать эти свисающие концы? Скрутить в клубки, а клубки спрятать в коробочках?
                                                                                                                                                      ***

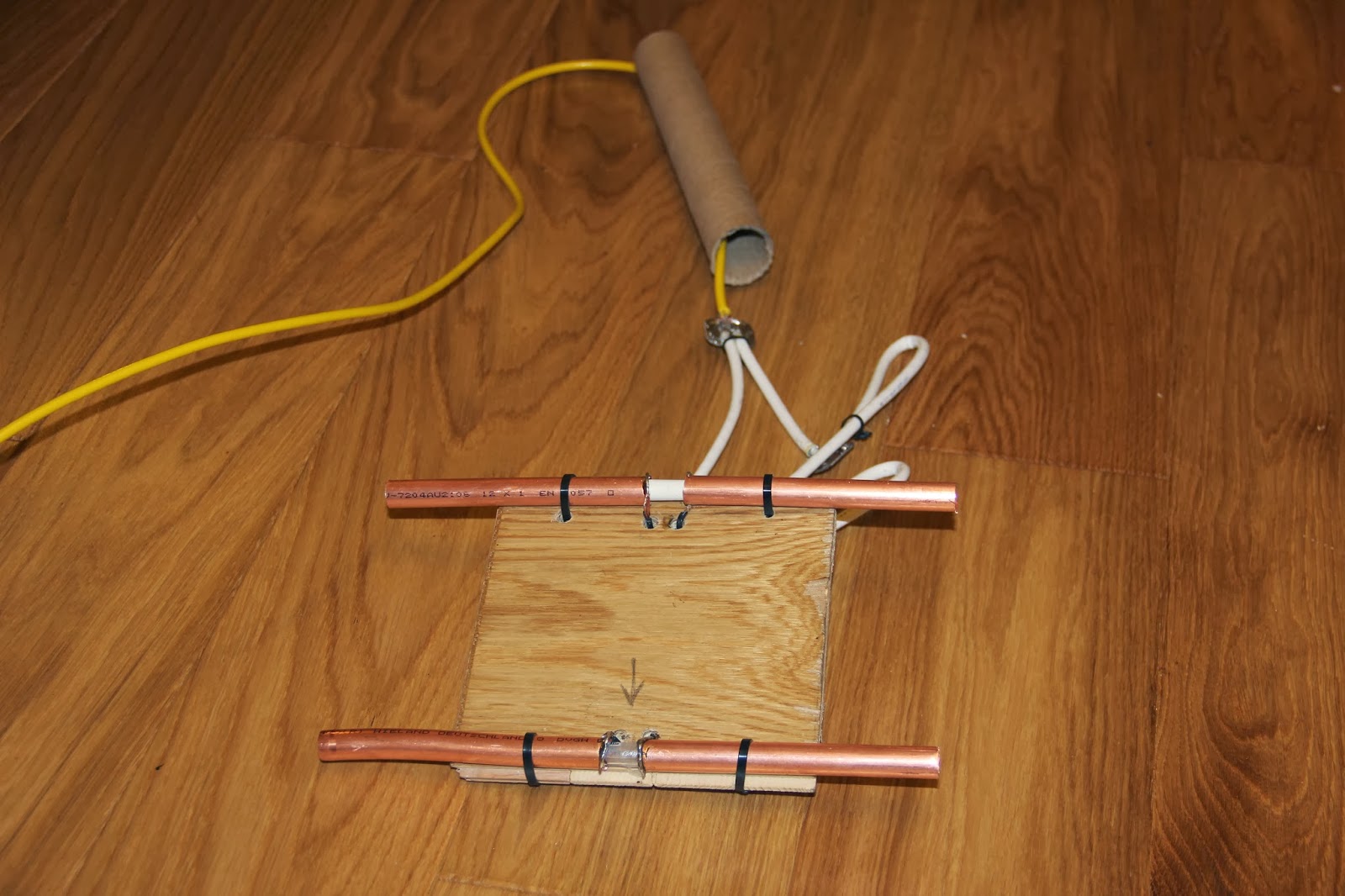

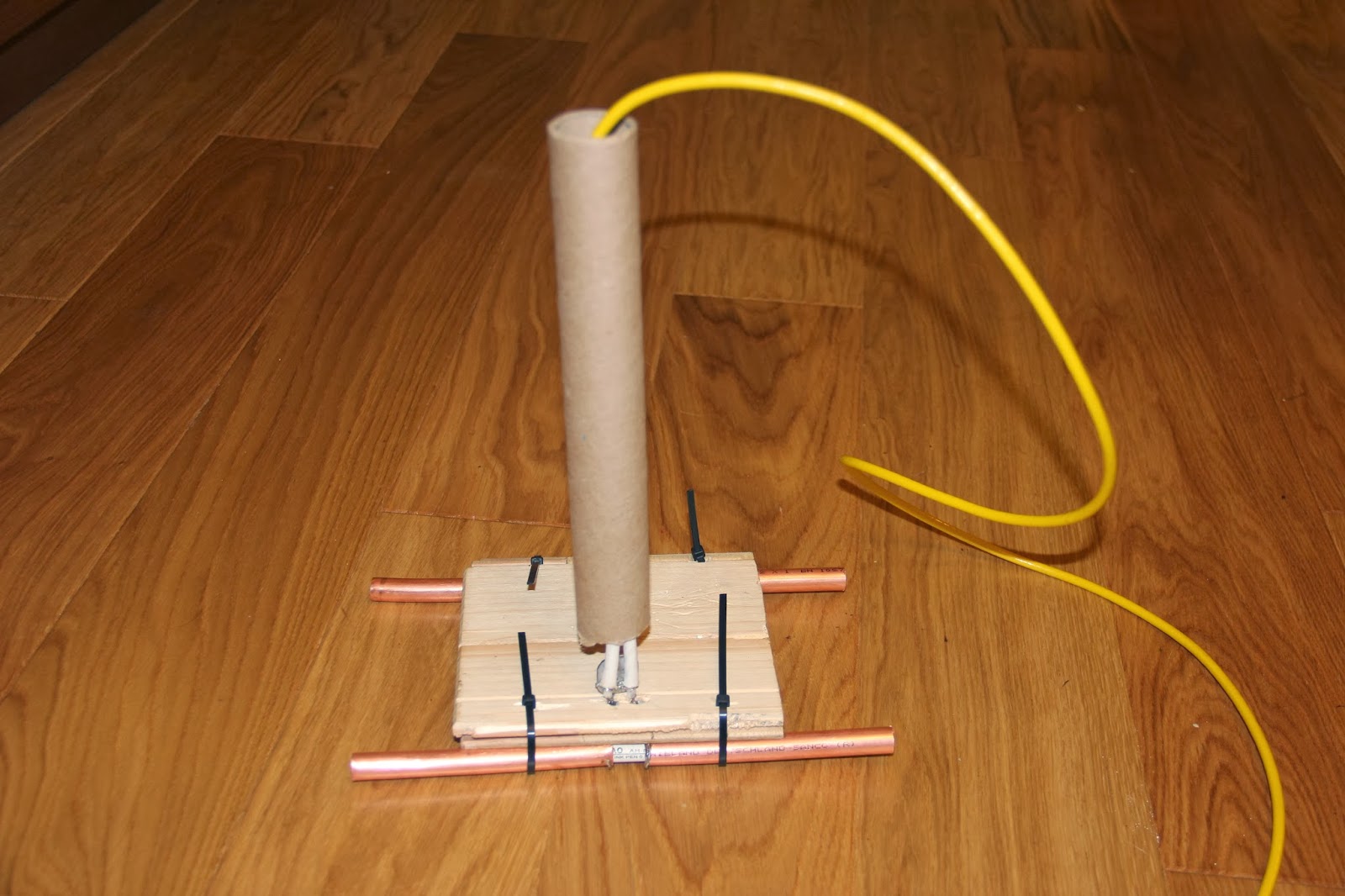

Фото 1. Самое трудное это распаять коаксиальные кабели.         Фото 3. Согласующие звенья убираю  в трубку.

Фото 2. Фиксирую вибраторы  с помощью пустотелых  пластмассовых корпусов  шариковых ручек и стяжек на деревянном основании.

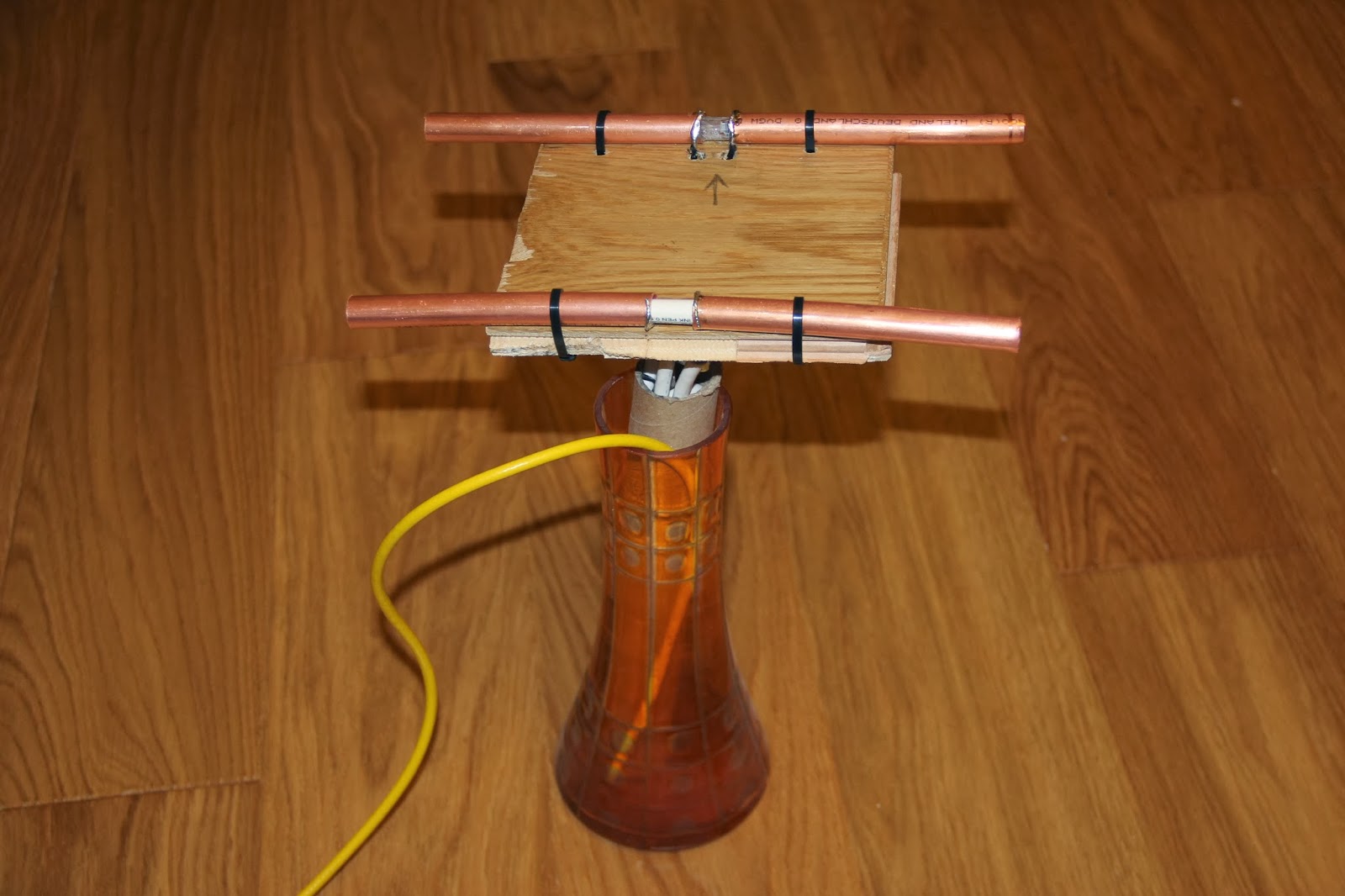

Фото4. В качестве подставки использую стеклянную вазу.

 Нет, видимо не зря я делал детекторные приёмники, принимал участие в строительстве загородного дома и в ремонте квартиры, потому как ситуацию разрешило строительное правило (ударение на и). Это благодаря ему получилась антенна, состоящая из неразрезного вибратора с компактным согласующим устройством. Правда само правило  в конструкции антенны служило рефлектором, то есть отражало волны от активного вибратора, выполненного из старого алюминиевого карниза для штор, и такая антенна в удобном измерении, уменьшенная до размера стола, тоже показала усиление 5 дБ (соотношение вперёд-назад, согласно справочнику составляет 15 дБ). То, что вибратор с отражателем реально добавляет усиление,  было даже заметно на слух при использовании детекторного приёмника  УКВ (FM) диапазона  ещё в первой части поста.

 Теперь осталось сделать антенну из двух фазируемых полуволновых  неразрезных диполей.  Если сослаться на справочник, то диаграмма направленности такой антенны более острая (соотношение вперёд-назад составляет 40 дБ), а реальное усиление на 1 дБ больше, чем у предыдущей двухэлементной антенны. Такая антенна имеет лучшую помехозащищённость и это особенно скажется при приёме телевидения на четыре баночки (два вибратора) в дециметровом диапазоне волн в условиях городской застройки, так как антенна с более острой диаграммой направленности  лучше будет подавлять искажения, присущие отражённым волнам  от близлежащих домов.

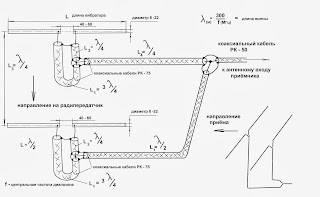

Рис. 3. Вариант антенны на 100 МГц.

 Заметно повысить усиление антенны за счёт дополнительных вибраторов, называемых директорами, у меня не получилось, ни в дециметровом диапазоне с помощью приборов, ни с уже готовой антенной в метровом  радиовещательном  диапазоне УКВ (FM), где в качестве индикатора сигнала использовался детекторный приёмник. Поэтому я не буду навязывать вам применение директоров, хотя уверен, что в теории там всё нормально.  Для меня важен практический результат, и превращать антенну в жёрдочки для птиц нет никакого желания. Давно уже заметил, что в профессиональных антеннах эти жёрдочки (директоры) особо не используют, в крайнем случае, оставляют одну для равномерного распределения нагрузки веса птиц.

Фото 1. Трёхдиапазонная телевизионная антенна метровых и дециметровых волн.

 Увеличение же количества антенн, например до двух, путём построения этажности увеличит коэффициент усиления только на 3 дБ, а при 4-х этажной антенне коэффициент усиления возрастёт только на 6 дБ.

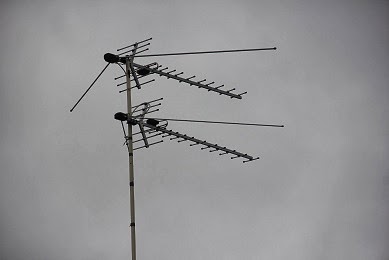

Фото 2. Увеличение этажности, до двух антенн, обеспечит прирост усиления на 3 дБ.

Практичней будет установить непосредственно в антенну селективный усилитель.


 Но это уже друга тема.
